HNT金剛石滾輪修整器-齒輪行業專用

    齒輪作為機械設備中應用最為廣泛的一種零部件，對其精度和尺寸要求較高，所以常采用白剛玉，棕剛玉，CBN砂輪對齒輪各種齒形修緣、齒根圓角過渡曲線、鼓形齒、各種特殊齒形、擺線齒、圓弧齒和花鍵等進行磨削。

不管是剛玉砂輪，還是CBN超硬砂輪，經過一段時間的使用后都會出現一定程度的磨損，此時就需要進行修整，從而恢復砂輪工作面的磨削性能和正確的幾何形狀。

    目前對剛玉砂輪的修整方式有金剛石筆和金剛石滾輪兩種方式，金剛石筆結構簡單，成本低，但壽命短，磨損嚴重，容易造成砂輪廓形精度一致性差，而且市場混亂，所以逐漸被金剛石滾輪所代替。

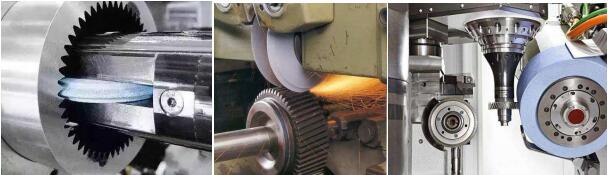

所謂金剛石滾輪是將小顆粒的天然金剛石或人造金剛石用一定的方法固結在一個與工件形狀相同的鋼滾輪上。由電機驅動對砂輪進行切入式或擺式修整。目前已在外圓磨床、平面磨床、無心磨床、曲軸磨床、螺紋磨床等各類磨床上廣泛使用，齒輪行業中最典型的磨床設備就是磨齒機了。

金剛石滾輪修整器是根據磨削齒輪齒形的砂輪外形，所設計制造的一種高精密類似于砂輪的滾輪。剛性高、修整量大、效率高，外形和修磨齒輪的砂輪外形一致，可修整復雜齒輪各種齒形。其中HNT金剛石滾輪修整器是目前應用較為廣泛的一種，可將復雜且具有高精度的砂輪型面一次修出，型面的保持性好，使用壽命長，非常適合大批量零部件如齒輪的成型磨削。

HNT金剛石滾輪可對剛玉砂輪（棕剛玉，白剛玉，鉻剛玉等），SG砂輪，綠碳化硅砂輪，超硬砂輪（CBN/金剛石砂輪）等進行修整。

HNT金剛石滾輪修整器的分類

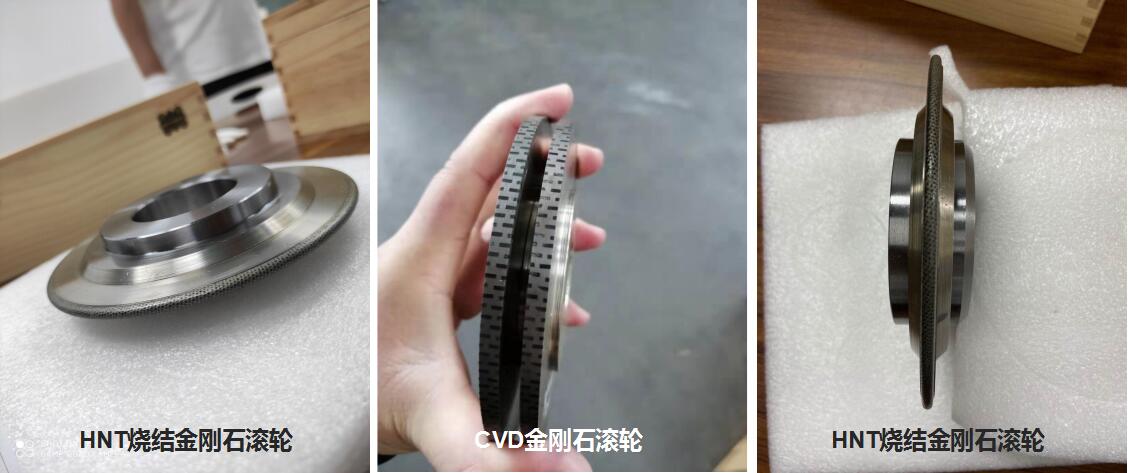

HNT金剛石滾輪修整器采用電鍍或燒結方法制成，磨料為天然金剛石或各種人造金剛石，如CVD、PCD等。在齒輪行業中常用的金剛石滾輪修整器主要以燒結金剛石滾輪和CVD金剛石滾輪為主。

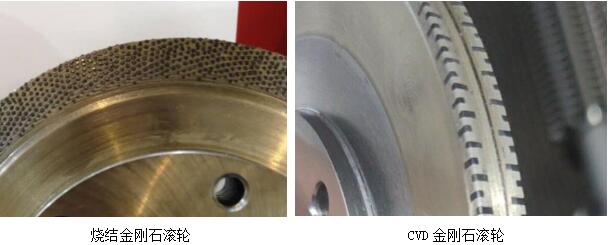

CVD金剛石滾輪也屬于燒結金剛石滾輪的一種，但一般都被單獨區分開，原因是因?yàn)椋簾Y(jié)金剛石滾輪上面的金剛石磨料都是顆粒，而CVD金剛石滾輪上面則是長條形狀的，所以一般都單獨劃分出來介紹。

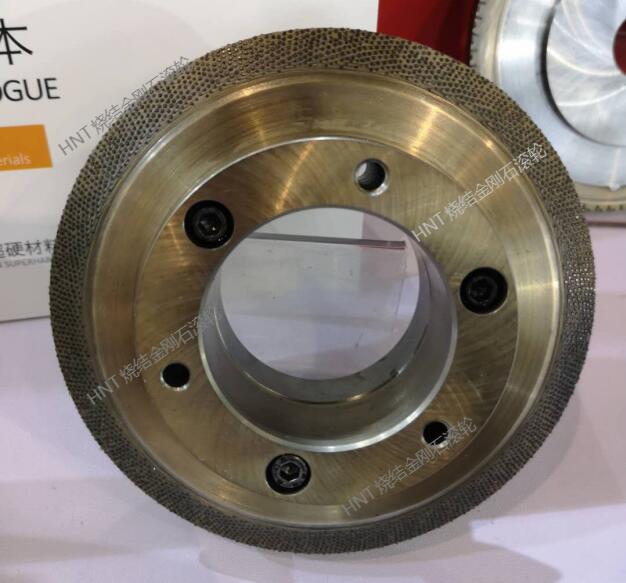

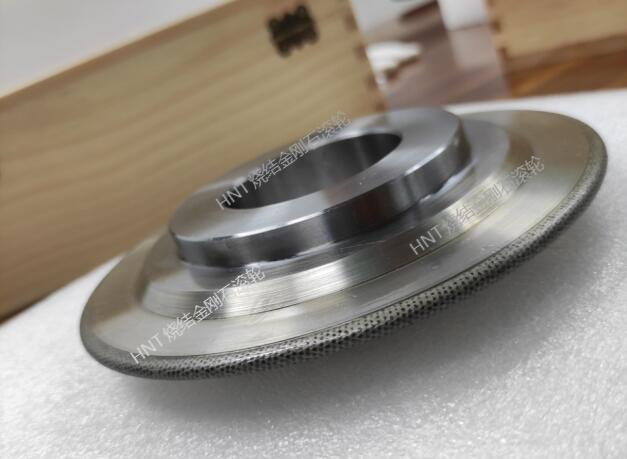

燒結HNT金剛石滾輪修整器：按圖紙要求加工一模具，之后采用人工植入方式，將大顆粒金剛石按一定的密度有序的鑲在模具內，之后采用燒結爐及粉末冶金技術燒結，之后去掉模具，以金剛石型面為基準，加工孔和端面基準，之后再磨床上修整砂輪，計算出合適的修整余量，在專業的磨床上經過多次反復的修磨和檢測，直至符合成品圖紙要求。

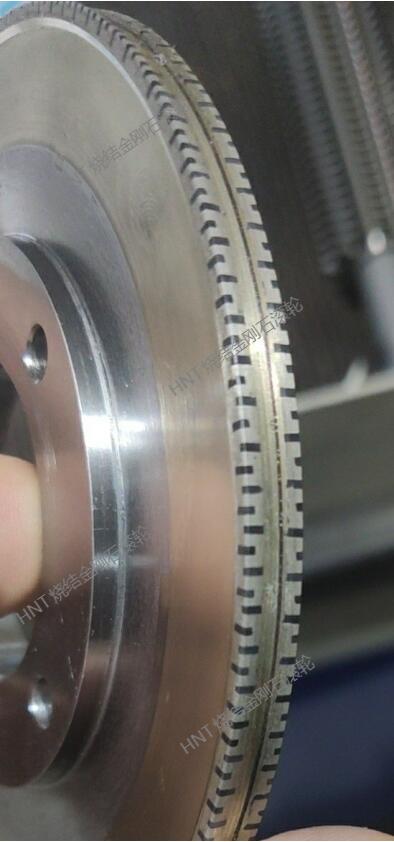

CVD金剛石滾輪修整器：CVD金剛石滾輪修整器主要用于CBN砂輪的修整。所謂的CVD(Chemical Vapor Deposition化學氣相沉淀)金剛石，就是含碳?xì)怏w和氫氣的混合物在高溫和低于標準大氣壓的壓力下被激發分解，形成活性金剛石碳原子，并在基體上沉積交互生長的多晶金剛石。
