金剛石鉸刀的應用行業及鉸孔余量選擇

  金剛石珩鉸刀，是一種特殊形式的鉸刀，是人造的金剛石顆粒和基體，通過電鍍工藝加工制作而成。有的零件精度要求很高，而且材料硬度也很高的小孔、深孔、錐孔、盲孔是比較難加工的，這時就需要用到HDK金剛石珩鉸刀來進行鉸孔加工。它沒有刀齒，實際上是靠“磨”來進行金屬加工。

HDK金剛石珩鉸刀的優勢：

（1）鍍層結合力，金剛石粘結牢度，金剛石顆粒分布均勻，外觀質量高；

（2）HDK金剛石珩鉸刀前后導向外圓度達到0.005mm，圓柱度為0.005mm/100mm，前導向外圓粗糙度Ra0.63微米，后導向外圓粗糙度Ra0.16um，刀柄與前后導向部分的同軸度達到0.015mm；

（3）鉸孔尺寸精度可達到IT9--IT7級，表面粗糙度最高達到0.4μm；

（4）被鉸孔工件圓柱度小于0.003，粗糙度可達Ra0.4-0.2，精度高，效率高，使用壽命長；

HDK金剛石珩鉸刀的應用行業

（1）應用材質：鑄鐵、球鐵、淬火鋼、45號鋼等；

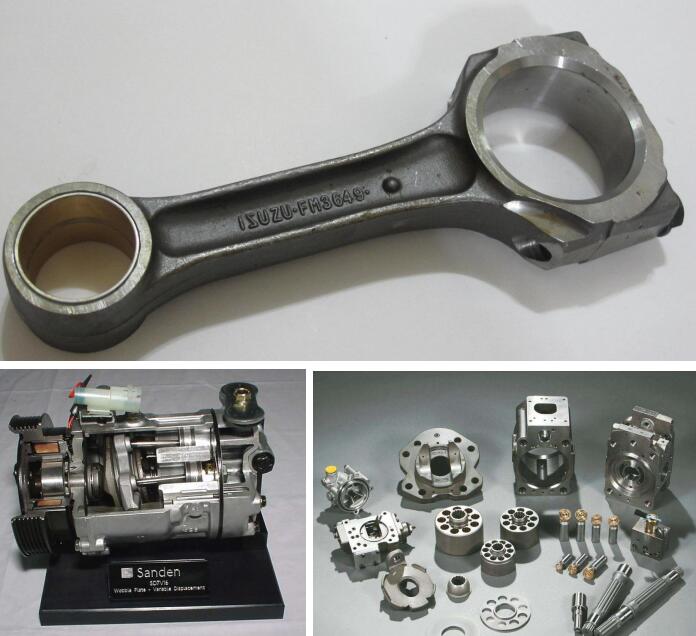

（2）應用行業：連桿、空調壓縮機，液壓零部件等行業

金剛石珩鉸刀的應用行業

金剛石珩鉸刀相較于珩磨來講更具優勢，金剛石珩鉸刀不會受被加工孔原油形狀和誤差的影響，同時可將被加工孔的形狀誤差加以矯正，獲得較高內孔精度，HDK金剛石珩鉸刀一般是成套制造，為了保證孔徑的精度和粗糙度要求，會根據實際孔徑的加工余量，配備相應的金剛石珩鉸刀數量。如下方案例參數。

鉸削盲孔：加工余量為0.01～0.03mm的情況下，

第一把加工余量為0.01～0.015mm；

第二把加工余量0.005～0.01mm；

第三把加工余量0.003～0.005mm。

鉸削階梯孔：加工余量為0.01～0.02mm的情況下：

第一把鉸刀加工余量0.005～0.001mm；

第二把加工余量0.003～0.007mm；

第三把加工余量0.002～0.004mm。

HDK金剛石珩鉸刀的設備選擇

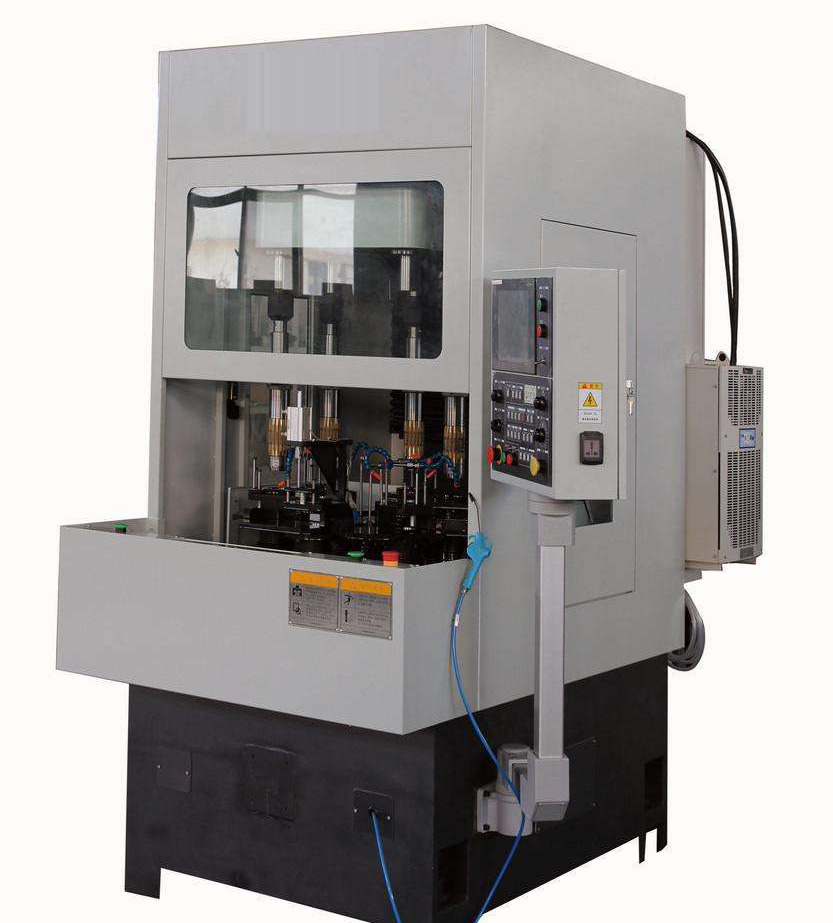

HDK金剛石珩鉸刀主要用于珩磨機上面，有多工位和單工位設備之分，部分公司也采用加工中心進行鉸孔，但本成品不適用于搖臂鉆，對其精度和粗糙度無法保證。
