金剛石滾輪修整器-砂輪修整專用金剛石滾輪

來源:http://www.shawsweb.com      |      作者:華菱超硬      |      發布時間:21-01-05      |       次瀏覽

  砂輪在長時間的磨削過程中,砂輪工作表面上的磨粒都會逐漸的磨鈍。磨鈍后的砂輪,將會影響被磨工件的表面質量和幾何精度。此時,就需要采用金剛石滾輪修整器對其進行修整,下面具體介紹一下金剛石滾輪修整器修整砂輪的經驗。



一、首先了解砂輪修整目的及砂輪修整方式

任何砂輪在長時間的磨削過程中,由于磨削力和磨削溫度的作用,砂輪工作表面上的磨粒都會逐漸的磨鈍。磨鈍后的砂輪,將會影響被磨工件的表面質量和幾何精度,因此,砂輪和其它切削刀具一樣,使用過一段時間都需要定期“刃磨”,也就是需要定期修整。

砂輪修整的目的主要有兩個:

  1)使砂輪具有一定的幾何形狀(也就是我們說的修形)

  2)使砂輪銳利,具有一定的粗糙度(也就是我們說的修銳)。

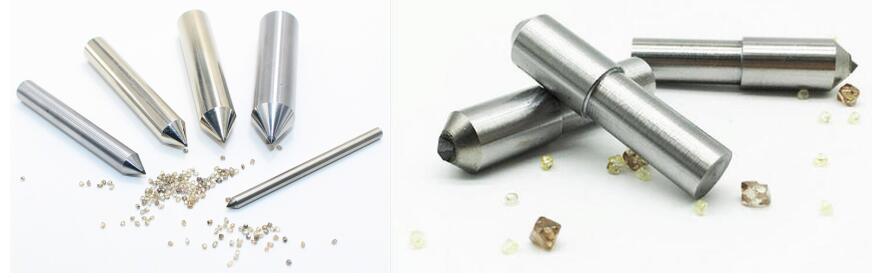

1、砂輪修整方式一:金剛石修整筆

  采用金剛石修整筆進行修整砂輪。

以單顆粒金剛石(或以細碎金剛石制成的金剛筆)作為刀具車削砂輪,是應用最普遍的修整方法。安裝在刀架上的金剛石刀具通常在垂直和水平兩個方向各傾斜約5°~15°,金剛石與砂輪的接觸點應低于砂輪軸線0.5~2毫米,修整時金剛石并作均勻的低速進給移動。要求磨削后的表面粗糙度越小,則進給速度應越低,如要達到Ra0.16~0.04微米的表面粗糙度,修整進給速度應低于50毫米/分。修整總量一般為單面0.1毫米左右,往復修整多次。粗修的切深每次為0.01~0.03毫米,精修則小于0.01毫米。

金剛石筆所用的金剛石顆粒有天然金剛石和人造金剛石之分,直徑有10分、15分、20分、25分、30分、35分、40分、50分。但目前市場較雜,價格參差不齊,同時隨著金剛石滾輪的出現,正在逐漸被替代。



2、砂輪修整方式二:砂輪磨削修整法

   采用低速回轉的超硬級碳化硅砂輪與高速旋轉的砂輪對磨,以達到修整的目的。



3、砂輪修整方式三:滾軋修整法

 采用硬質合金圓盤、一組由波浪形白口鐵圓盤或帶槽的淬硬鋼片套裝而成的滾輪,與砂輪對滾和擠壓進行修整。滾輪一般裝在修整夾具上手動操作,修整效率高,適于粗磨砂輪的修整。

  砂輪修整以后,要進行二次動平衡檢查,避免因為動平衡出問題而造成使用人員在施工過程出現工業事故。

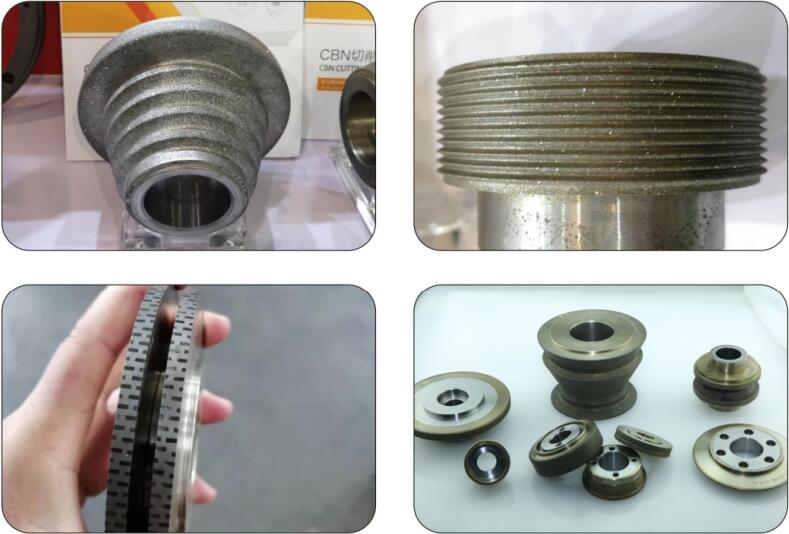

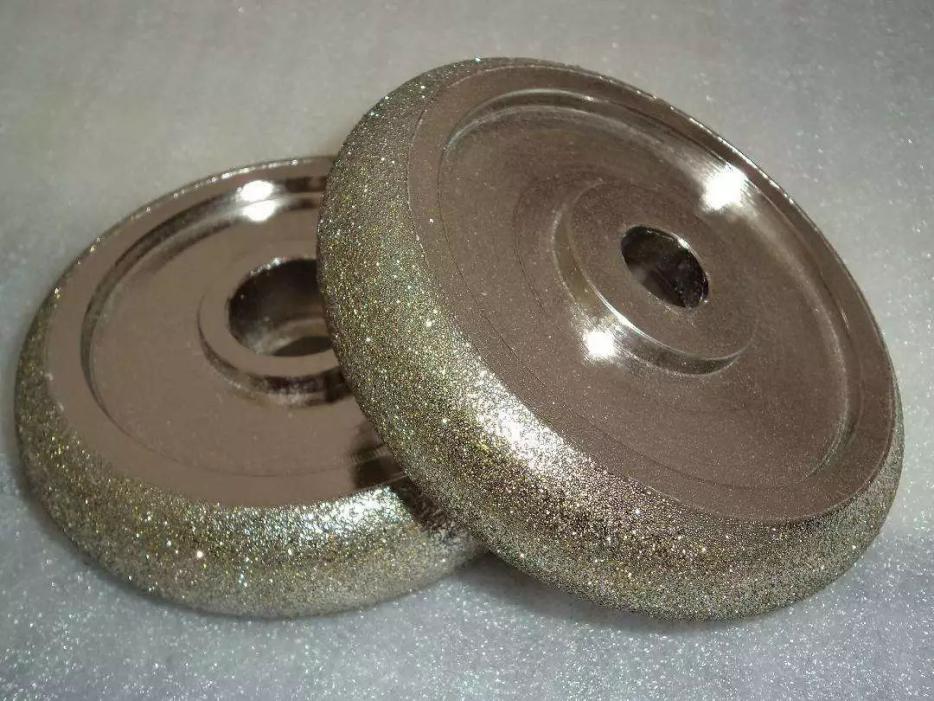

4、砂輪修整方式四:金剛石滾輪修整器

  采用金剛石滾輪對砂輪進行一次成型修整。

采用電鍍或粉末冶金等方法把大量金剛石顆粒鑲嵌在鋼質滾輪表面制成的HNT金剛石滾輪,以一定轉速旋轉(借以降低滾輪與砂輪的相對速度),對高速旋轉的砂輪表面產生磨削和輾壓作用,使砂輪獲得與滾輪型面吻合的鋒利工作表面。

金剛石滾輪,又稱為金剛石滾輪修整器或金剛石修整滾輪,修整砂輪一次成型,具有高效率、高精度等優點,可有效代替金剛石修整筆修整砂輪,目前已廣泛應用于齒輪、軸承、機床、汽車、葉片、工量刃具等行業。



HNT金剛石滾輪修整器修整砂輪優勢及類別

1、HNT金剛石滾輪修整器修整砂輪的優勢:

1)效率高。操作簡單,修整效率高,使用壽命長,質量穩定;

2)精度穩??尚拚銎渌拚椒o法完成的復雜形面砂輪,表面質量和精度穩定;

3)公差小。HNT金剛石修整滾輪的角度對稱性公差控制在0.5度,圓弧最小公差保證在2μm以內;

4)時間短。金剛石滾輪大幅縮短了修整時間,生產效率提高,機械設備的磨損程度減少;

5)實現自動化。HNT金剛石修整滾輪能實現工廠自動化,修整器交換頻率非常低,降低操作人員的負擔;

6)量身定制。“量體裁衣”式服務,專注更專業。

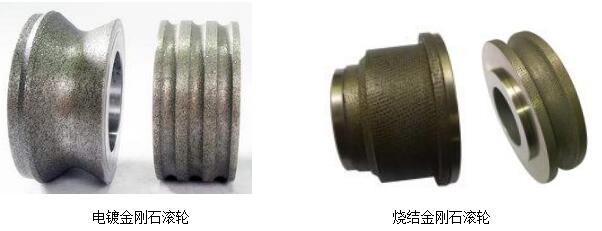

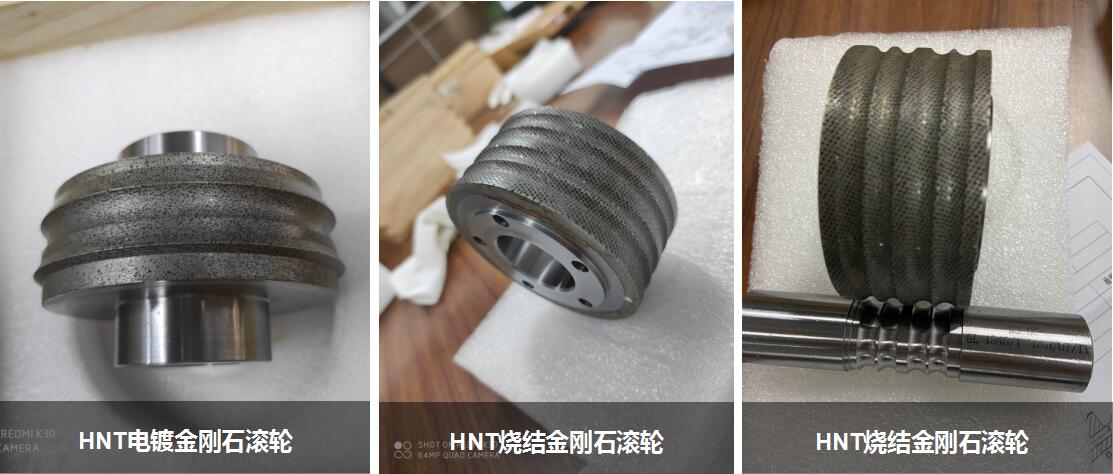

2、HNT金剛石滾輪修整器修整砂輪的類別

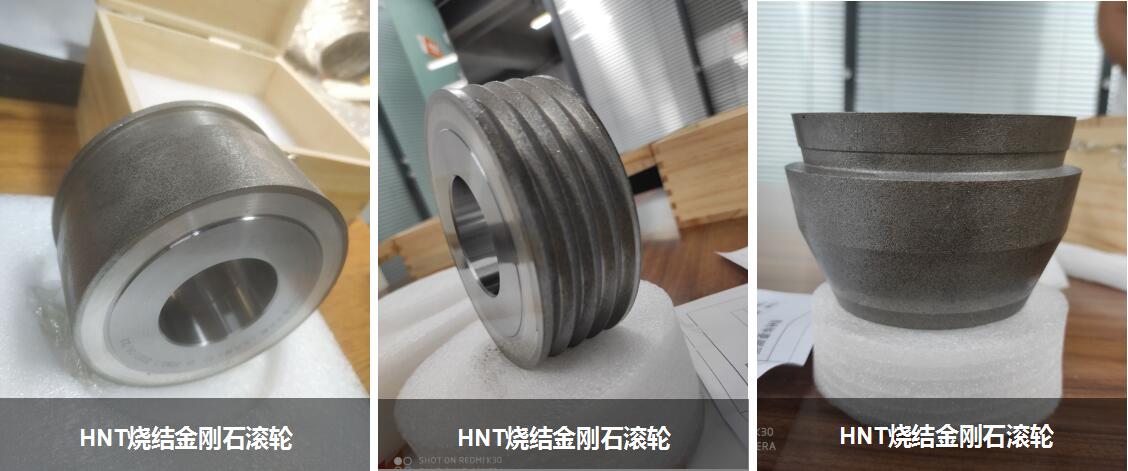

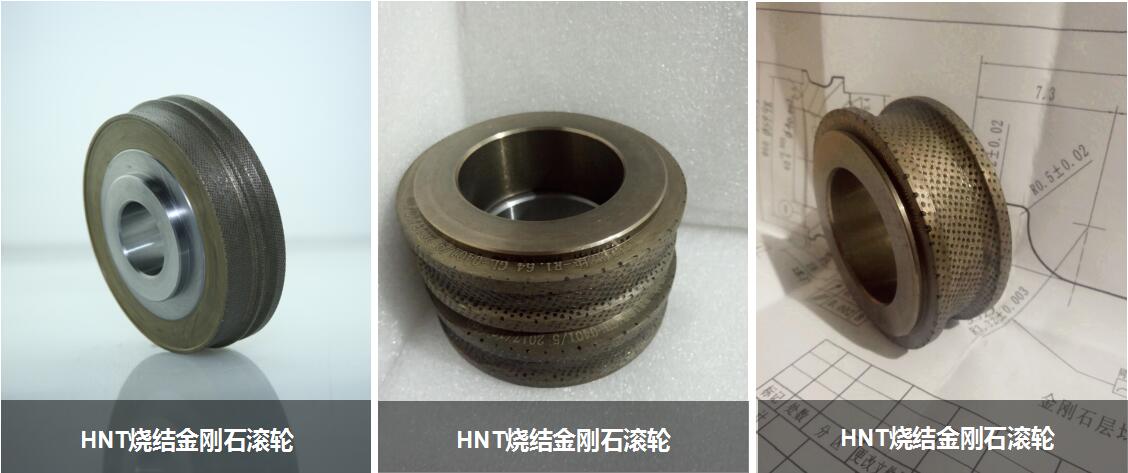

1)HNT燒結金剛石滾輪

分為手植燒結滾輪和粉末冶金燒結滾輪兩種。優點是滾輪修整效率高,使用壽命長,使用率高,應用廣泛,尤其是在齒輪、軸承、絲杠、球籠、曲軸等行業應用廣泛,修整精度高;缺點是不能修整型面比較復雜的小型工件

2)HNT電鍍金剛石滾輪

分為內鍍法(UZ)和外鍍法(S)兩種。電鍍金剛石滾輪可修整型面比較復雜的小型工件,但壽命不穩定,就國內目前現狀看,燒結金剛石滾輪比電鍍金剛石滾輪效果好,壽命穩定。



HNT金剛石滾輪修整器修整砂輪類型

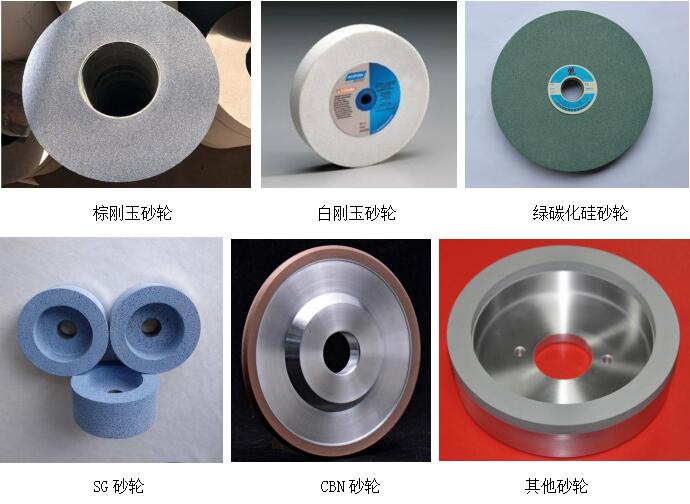

HNT金剛石滾輪可修整任何砂輪,不管是剛玉砂輪,陶瓷結合劑砂輪,還是CBN砂輪均可修整。具體修整砂輪類別如下:

  1)棕剛玉砂輪:是用磨料(鋁礬土,或無煙煤和鐵霄)和結合劑(陶瓷,樹脂,橡膠)混合經壓坯、干燥、焙燒而制成,疏松的盤狀、輪狀等各種形狀的磨具。

  (2)白剛玉砂輪:是以工業鋁氧粉作為主要原料,于電弧爐中冶煉而成的磨具。

  3)鉻剛玉砂輪:是以工業鋁氧粉為主要原料,加入適量的金屬氧化物,在電弧爐內冶煉而成,其色澤為淺玫瑰紅色,硬度與白剛玉相似,韌性比白剛玉砂輪高。

  4)單晶剛玉:是以單晶剛玉為原料制作成各種形狀的固結磨具,可以用來磨不銹鋼、高釩高速鋼等韌性大、硬度高的材料及容易變形的工具。

  5)SG砂輪:也叫陶瓷剛玉砂輪。

  6)綠碳化硅砂輪:采用綠碳化硅材料生產,顏色為綠色。

  7)超硬CBN砂輪:顧名思義磨料就是CBN,同時還有不同結合劑選擇。

  8)其他砂輪同樣都可以修整。



HNT金剛石滾輪修整器的應用行業

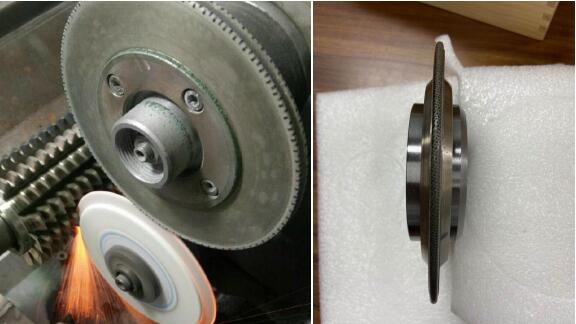

1、HNT金剛石滾輪修整器在齒輪行業中的應用

  齒輪行業用的金剛石滾輪修整器,可簡稱齒輪金剛石滾輪,磨齒機金剛石修整滾輪,廣泛用于汽車、工程機械、輪船、風力發電、機械傳動等齒輪中,如雙片單錐面、單片雙錐面、齒輪齒頂、全齒面等。其中HNT金剛石滾輪根據加工工藝要求,調整金剛石的排布方式(有序置砂和漫撒密置),滿足滾輪的抗磨損性能和工件加工的表面質量要求。

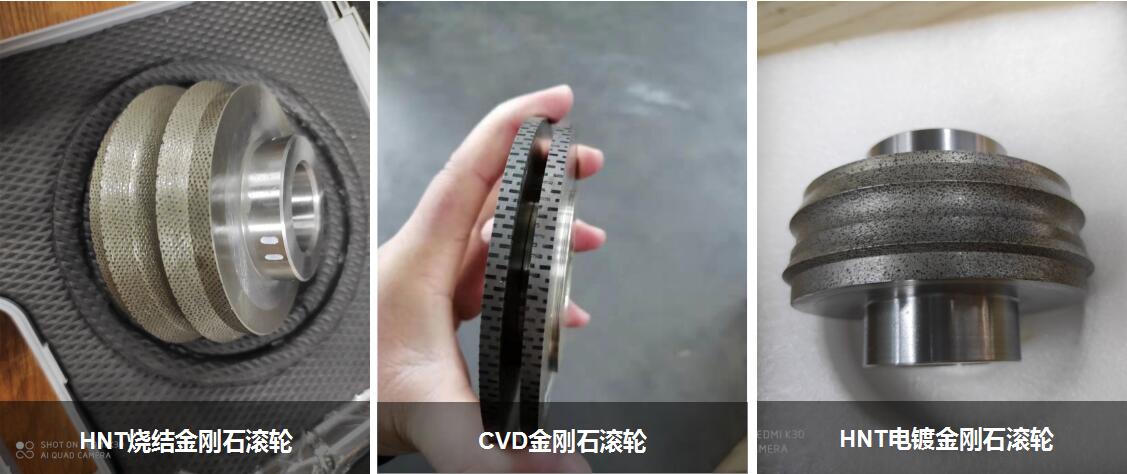

  齒輪行業中常用的金剛石滾輪修整器有:CVD金剛石滾輪和HNT燒結金剛石滾輪。



2、HNT金剛石滾輪修整器在軸承行業中的應用

  HNT金剛石滾輪修整磨削球軸承溝道、直線道軌副、錐軸承、柱軸承溝道、紡織軸承用的砂輪。

  軸承行業中常用的金剛石滾輪修整器有:HNT電鍍金剛石滾輪和HNT燒結金剛石滾輪。



3、HNT金剛石滾輪修整器在汽車行業中的應用

  HNT金剛石滾輪修整器磨削曲軸、閥體、活塞環、油針、油針體,球籠萬向節、油嘴油泵等零部件的砂輪。

  汽車行業中常用的金剛石滾輪修整器有:HNT燒結金剛石滾輪和HNT電鍍金剛石滾輪。



4、HNT金剛石滾輪修整器在機床行業中的應用

  HNT金剛石滾輪修整磨削導軌、滑塊、滾珠絲杠等零部件的砂輪。

  機床行業中常用的金剛石滾輪修整器主要以HNT燒結金剛石滾輪為主



5HNT金剛石滾輪修整器在工量刃具行業中的應用

  HNT金剛石滾輪修整磨削卡尺、鉆頭、鋸條、銑刀開槽開刃、絲錐螺紋等零部件的砂輪。

  工量刃具行業中常用的金剛石滾輪修整器主要以HNT電鍍金剛石滾輪為主。



6HNT金剛石滾輪修整器在其他行業中的應用

  除了以上行業外,HNT金剛石滾輪修整器還在很多領域使用,如輕工行業:冰箱壓縮機、自行車中軸等。液壓行業:液壓行業:柱塞泵連桿等。紡織機械,發動機葉片行業等。



金剛石滾輪修整器修整砂輪時的注意事項

1、HTN金剛石滾輪修整器修整砂輪時的切削液

  HNT金剛石滾輪修整器修整齒輪砂輪過程中產生的熱量,會破壞金剛石磨料穩定性,切削熱會使砂輪磨料熔覆,造成堵塞,此時需要冷卻液及時帶走砂輪修整時的磨擦熱,清理砂輪,沖走切屑,提高修整精度,延長滾輪壽命。

2、HNT金剛石滾輪的使用注意事項

  1)不要給滾輪強力撞擊。

  2)安裝后滾輪臺階處徑向跳動不超過0.004

  3)砂輪和滾輪接觸時不要按ON/OFF按鈕(停止后才可以)

  4)修整前,必須將滾輪和砂輪各自用冷卻液冷卻一定時間,修整時冷卻液的流速和壓力應與砂輪磨削時相等。

  5)修整時與砂輪接觸部位充分注入冷卻液。

  6)驅動裝置的回轉部分不能進入臟物。

  7)滾輪與芯軸的配合間隙應控制在0.004之內,以防震動。

  (8)滾輪修整時每次給量不能超過0.02。
